江西迪尔设备与您分享金属驼峰支撑产品功能特点

江西省萍乡市迪尔化工填料有限公司生产的金属驼峰支撑是塔器内件的核心部件之一，因整体结构形似 “驼峰" 而得名，主要应用于石油化工、煤化工、精细化工、制药等行业的填料塔、板式塔中，作为填料层的支撑结构，承担着承载填料、分布气液介质的关键作用，是保障塔器高效稳定运行的重要基础元件。

一、产品介绍

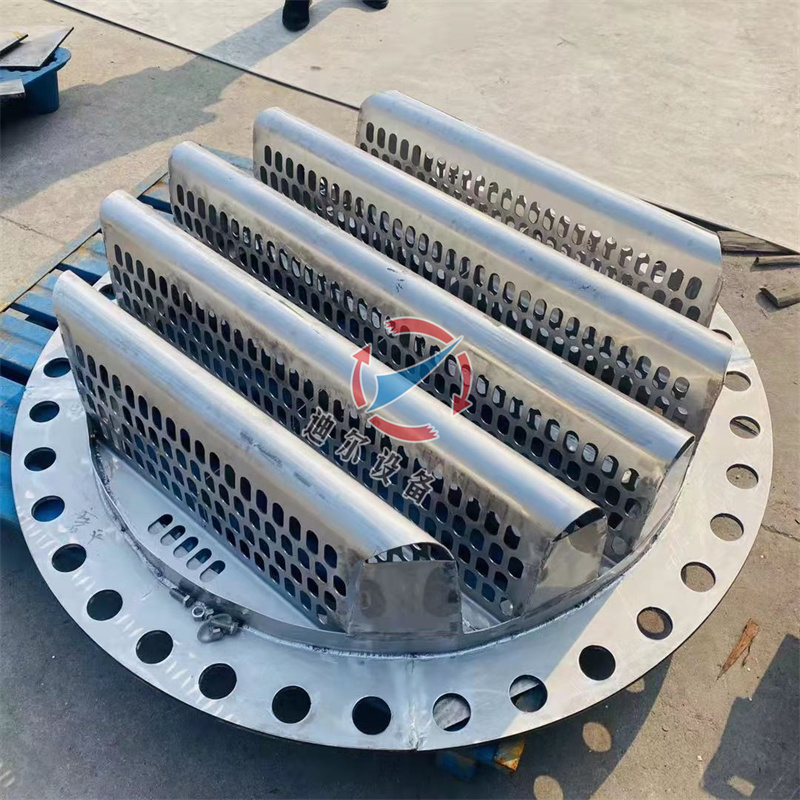

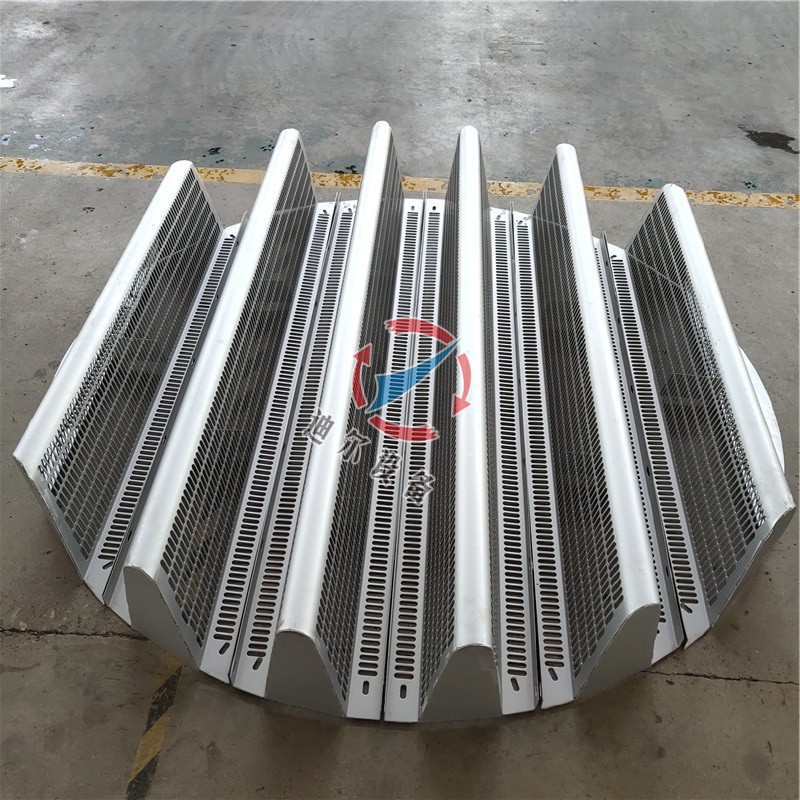

金属驼峰支撑一般采用不锈钢（304、316L 等）、碳钢、合金材质经冲压、焊接或整体成型工艺制成，核心结构包含驼峰状波纹板、支撑梁、筋板及连接组件。

单块驼峰支撑单元呈连续的 “峰-谷" 交替结构，多块单元可通过拼接组合成适配不同塔径的支撑格栅，适配直径从0.5m 的小型实验塔到数十米的大型工业塔。

广泛用于散装填料（如鲍尔环、拉西环、矩鞍环）和规整填料的支撑，尤其适用于气液负荷大、介质腐蚀性强、操作温度波动大的精馏、吸收、解吸、萃取等塔器操作工况。

二、核心功能

驼峰状的拱形结构设计大幅提升了产品的抗压强度和刚性，可承受填料层的自重、介质的冲击负荷以及塔器运行中的振动负荷，不易变形、塌陷。相较于传统的栅板式支撑，其承载能力提升 30% 以上，能适配高装填高度的填料塔，避免因支撑失效导致的填料层垮塌风险。

驼峰支撑的 “峰谷" 间隙形成了充足的气体通道，气体可从驼峰的侧面和底部均匀穿过，液体则沿驼峰表面均匀分布并向下流动，有效减少了气液两相的流动阻力。其开孔率可达35%~60%，远高于普通板式支撑，能降低塔内压降，提升塔器的处理能力，特别适合大处理量的工业生产需求。

驼峰的弧形表面可引导液体均匀铺展，避免液体在支撑面形成局部积液或沟流现象；同时，气体通过峰谷间隙时被分散成均匀的气流，与填料充分接触，强化了气液两相的传质传热过程，进而提升塔器的精馏、吸收等分离效率。

可根据介质特性选用不同材质，如316L不锈钢适用于含氯离子的腐蚀介质，哈氏合金适用于强酸强碱工况，碳钢则适用于中性介质的常规工况。产品表面经抛光、钝化等处理后，进一步提升耐蚀性和使用寿命，能在-20℃~450℃的温度范围内稳定运行。

模块化的单元设计可直接拼接安装于塔器内部的支撑圈上，无需复杂的焊接工序，大幅缩短安装周期；在塔器检修时，可快速拆卸、清洗，且不易堵塞，维护便捷，能有效降低装置停工检修成本。

无论是陶瓷、金属、塑料材质的散装填料，还是波纹规整填料，金属驼峰支撑都能提供稳定的支撑效果，且可根据填料类型和塔器工艺要求，定制化设计驼峰高度、间隙尺寸及开孔率，满足不同工况的个性化需求。

江西省萍乡市迪尔化工填料有限公司凭借雄厚的分离设计技术、高效精良的自动化生产设备及严格的质量保障体系，可自主完成研发、设计与生产全流程，产品线涵盖绿色分离设备，以及金属、塑料、陶瓷三大材质的传质填料、塔内件等十八个系列、百余种产品，是国内同行业中产品、规模的规范化。

我们与天津大学、华东理工大学、大连理工大学等国内优势化工高校保持长期校企合作，并在天津天开高教园设立迪源技术公司，为产品技术升级、压力容器塔装置及塔内分离设备设计、新品开发提供坚实支撑。依托优秀的团队文化，公司始终秉持长期共赢理念，愿与广大客户建立互惠合作关系，提供质优价廉的产品及安装等服务，期待携手共进！
